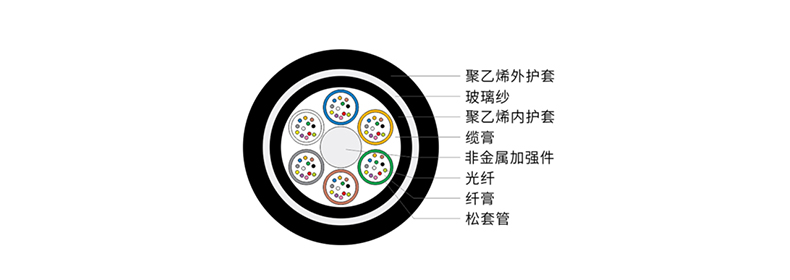

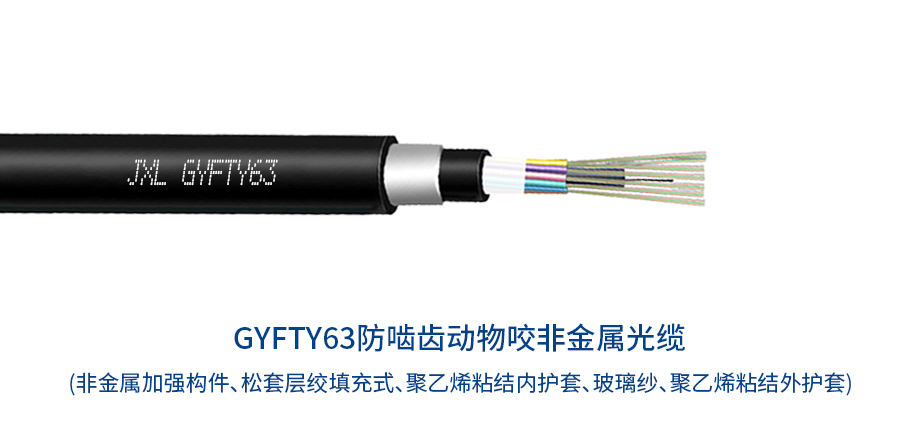

GYFTY63光缆的结构是将250μm光纤套入PBT松套管中，松套管内填充防水油膏，缆芯的中心是一根非金属加强芯，缝隙填充阻水油膏，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯外挤制一层护套料，护套外放置玻璃纱作为防鼠材料，再挤制一层聚乙烯（阻燃）护套料。
1.非金属加强件和层绞结构设计保证光缆具有很好的机械和温度特性
2.套管内部填充缓冲油膏，既保护光纤又起到防水作用
3.高强度非金属加强件和玻璃纱承担轴向负载
4.缆芯填充阻水油膏可有效防水
5.可有效防止鼠类对光缆的破环

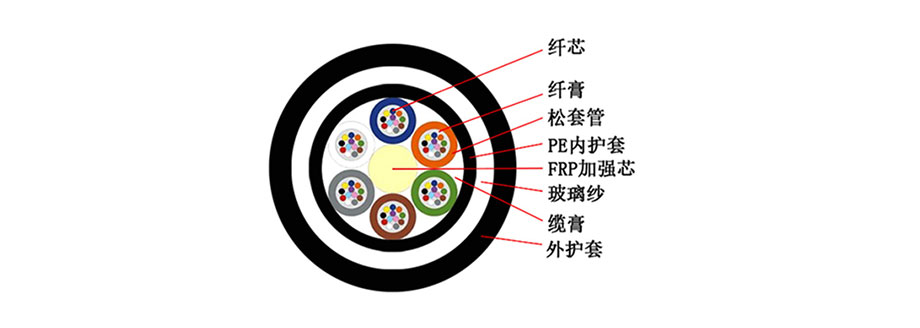

1.PBT光纤松套管
2.中心高强度玻璃纤维增强塑料杆（FRP）
3.高性能缆芯间隙阻水结构
4.高性能玻璃纤维铠装防鼠层
5.高密度聚乙烯外护套
6.对雷电安全
| 光缆型号 |
芯数 |
套管数 |
填充绳数 |
光缆直径
mm |
光缆重量
Kg/km |
允许拉伸力
长期/短期N |
允许压扁力
长期/短期
N/100mm |
弯曲半径
静态/动态mm |
| GYFTY63-2~6Xn |
2~6 |
1 |
5 |
14.5 |
121 |
1000/3000 |
800/2000 |
10D/20D |
| GYFTY63-8~12Xn |
8~12 |
2 |
4 |
14.5 |
121 |
| GYFTY63-14~18Xn |
14~18 |
3 |
3 |
14.5 |
121 |
| GYFTY63-20~24Xn |
20~24 |
4 |
2 |
14.5 |
125 |
| GYFTY63-26~30Xn |
26~30 |
5 |
1 |
14.5 |
125 |
| GYFTY63-32~36Xn |
32~36 |
6 |
0 |
14.5 |
130 |
| GYFTY63-38~42Xn |
38~42 |
7 |
0 |
15.4 |
130 |
| GYFTY63-44~48Xn |
44~48 |
4 |
2 |
15.4 |
145 |
| GYFTY63-50~60Xn |
50~60 |
5 |
1 |
15.9 |
145 |
| GYFTY63-62~72Xn |
62~72 |
6 |
0 |
18 |
145 |
| GYFTY63-74~84Xn |
74~84 |
7 |
0 |
18 |
171 |
| GYFTY63-86~96Xn |
86~96 |
8 |
0 |
19.4 |
175 |
| GYFTY63-98~108Xn |
98~108 |
9 |
1 |
19.4 |
216 |
| GYFTY63-110~120Xn |
110~120 |
10 |
0 |
19.4 |
216 |
| 以上数据仅供参考。 |
|
|
|
|
|
|
|
|
敷设方式： 非自承式架空和管道。
应用范围： 通讯行业长途和局间通信
温度范围： 存储温度-40℃~+70℃； 安装温度-5℃~+50℃； 运行温度-40℃~+70℃
产品标准： YD/T 901 / IEC 60794-3-10
