什么是光纤收发器,光纤收发器的类型及应用


如何把当代的光纤通信技术和传统式的铜网通讯设备合理地融为一体是网络工程师们的关键课题研究其一。光纤收发器的出現极致地保持了光缆和铜缆的无缝拼接联接,常见在以太铜网没法遮盖、务必应用光纤来增加传送间距的计算机网络中,同时在协助把光纤网络化路线联接到城域网和更表层互联网上充分发挥了关键作用。本实例教程将详解光纤收发器以及运用。
多种类型光纤收发器在弱电行业的运用剖析
  一、什么叫光纤收发器?
  光纤收发器通常被分成二种,这种是将短路线的双绞线电子信号和远距离的光信号开展交换的以太网接口传输媒体变换模块,一般 称之为光电转换器;另这种是将光信号变换为电子信号后,再变换为另这种光信号,也被称作光纤变换中继器。商品通常运用在以太网接口电缆线没法遮盖、务必应用光纤来增加传送间距的具体网络空间中,且一般 定坐落于带宽城域网的连接层运用;同时在协助把光纤网络化路线联接到城域网和更表层的互联网上也充分发挥了极大的功效。
现在市面上的光纤收发器越来越多,如不一样知名品牌的收发器互相的兼容模式事先没做过检测则也会造成网络丢包、传送时太长、时快时慢等状况。
  二、光纤收发器怎样接入网
  因为人们常应用的网络线(双绞线)的较大传送间距有挺大的局限,通常双绞线的较大传送间距为100米。因而,当你在布局很大的互联网的那时候,迫不得已应用中继机器设备。或许,还可以应用别的的类型的路线来传送,例如光纤就是说这种非常好的挑选。光纤的传送间距太远,通常情况下单模光纤的传送间距在10公里左右,而多模光纤的传送间距最大也可以超过2公里。在应用光纤的那时候,人们会常常应用到光纤收发器。这时候难题就来啦,光纤收发器如何使用?这是怎样接入网的呢?
  众所周知,1个互联网是由各种各样电子光学元器件构成的,光纤收发器就是说在其中的1个关键构成。在将光纤收发器接入网时,最先要将光缆从户外引进来。光缆要溶接在光缆盒内,也就是说终端盒。光缆的溶接都是门大学问,必须把光缆剥掉,将光缆里的细化学纤维与尾纤溶接,溶接好后放到小盒子里。尾纤要拖出去,将其接进ODF上(这种铁架子,用耦合器联接),随后用耦合器将其与漏线联接,最终将漏线接进光纤收发器上边。接下去的先后联接次序为无线路由----网络交换机---局域网络---服务器。那样,光纤收发器就接入网了。

光纤的主题活动联接是根据光纤连接器保持的。光外链中的1个主题活动节点就是说1个确立的切分页面。在主题活动联接和固定不动联接的挑选上,固定不动联接的优点反映在成本费较低、光耗损较小,但协调能力较弱,而主题活动联接与之反过来。网络设计时必须依据成条外链状况,灵便挑选主题活动和固定不动联接的应用,确保具有协调能力,又有可靠性,进而充分运用分别的优点。主题活动联接页面是关键的检测、维护保养、变动的页面,主题活动联接比固定不动联接相对性非常容易寻找外链中的常见故障点,为常见故障元器件的拆换提升便利性,进而提升系统软件设备维护管理和降低维护保养成本费。


  三、光纤收发器的种类及运用
  现如今销售市场上光纤收发器品种繁多,但综上所述,不外乎运用于铜缆与光缆网络连接的光纤收发器和运用于光缆与光缆间连接互联网的光纤收发器二种种类。这二种种类的光纤收发器又可分成不一样的小项,下边对每1个归类常有实际详细介绍。
  运用于铜缆与光缆网络连接的光纤收发器
  当2个计算机设备中间的间距超出铜电缆线的传送间距,此刻就必须光纤电缆线来开展联接,而光纤收发器则承担来开展二种物质间的变换。这类光纤收发器又可细分化为下列几种:
  1.以太网接口光纤收发器

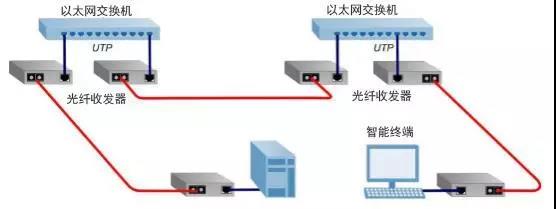

  这类种类的光纤收发器可以联接用以以太网接口、迅速以太网接口和10G以太网接口的机器设备,保持具备不一样速度和不一样端口号种类的机器设备间的无缝拼接联接,一般 被运用于点到点间传送的变换,校园内里传送的变换等。例如在开展点与点间传送的变换时,2个光纤收发器可用以联接2个UTP(Unshielded Twisted Paired,非屏蔽双绞线)以太网交换机,或是立即将UTP网络交换机联接到移动智能终端上。
  2.TDM(Time Division Multiplexing,时段多通道变换)光纤收发器
  这种光纤收发器关键有T1/E1和T3/E3二种型号规格。这二种光纤收发器都必须成双应用,在增加电缆线传送间距时,对防止噪音、改进服务水平和网络信息安全等层面能充分发挥必须功效。T1/E1光纤收发器合乎T1(1.544Mbps)和E1(2.048Mbps)的规范,针对T1和E1联接路线的安裝和维护保养,这种光纤收发器还能充分发挥检测和故障检测的功效。T3/E3光纤收发器合乎T3(44.736Mbps)和E3(34.368Mbps)的规范,可以用以联接PBX(private branch exchange,专用型排序网络交换机),多通道转接器和无线路由等机器设备。这种光纤收发器可以用以工程建筑中间的数据信号传送,能够拓展电信网区划点。
  3.串口转光纤转换器
  这种光纤收发器是智能的适用异步RS-232,RS-485通信接口的光纤MODEM,是联接远程控制终端设备模块(RTU)到服务器(HOST)或分布式系统数据管理系统(SCADA)控制板的最好的选择。适用RS-232,RS-485多种多样异步通信协议书,能够同时混和应用2个RS-232,RS-485插口,适用2线(半双工)RS-485工作中方法。RS-485光纤收发器适用统计数据(TXD或SD)推送操纵,进而提升了融入各种手机软件的工作能力,也简单化了操纵方法,光纤MODEM适用异步串行口中间的多种多样光纤接口方式,它适用2个异步串行口的机器设备根据光纤开展全双工或半双工通讯,通讯间距比较远达到多组模组4千米,多模20千米,RS-232数据信号的传输速度最大为115.2Kbps,RS-485的数据信号传输速度最大达到460Kbps,不一样电气设备规范的插口能够混和应用,能够用RS-232的机器设备去联接RS-485的机器设备,能够替代RS-232到RS-485接口转换器或光学信号隔离器,并出示了优质的EMI/RFT(干扰信号/系统测试)特点。
  运用于光缆间连接互联网的光纤收发器
  这种光纤收发器可适用多模与多模光纤,单工与多工光纤中间的联接,并开展光学数据信号的变换。实际来分,又分成多组模组转多模光纤收发器,双工转单工光纤收发器,及其SFP股票波段变换收发器。
  1.多组模组转多模光纤收发器
  在公司互联网的数据信号传送中,有时候将会传送端应用的是多组模组机器设备,而接纳数据信号的另一方应用的是多模的机器设备,在这种情况下,多组模组转多模光纤收发器能够用于开展多模光纤到单模光纤的变换。此外,多组模组转多模光纤收发器的应用还能尽快融入远距离传送的必须,较大传送间距达到140km,能同时考虑成本低和高连通性的规定。在下面的图中,2个含有多组模组端口号的以太网交换机各自联接2个光纤收发器,将多组模组转换为多模,来保持远距离的传送。
  2.双工转单工光纤收发器
  有时候,公司互联网的传送还必须将双工光纤变换为单工光纤,这关键在于收取和发送机器设备里边的光纤数。说白了,单纤光纤的接受推送的统计数据是在一条光纤上传送,双纤光纤的接受推送的统计数据是在两只光纤上传送。单纤机器设备能够节约一大半的光纤,即在一条光纤上保持统计数据的接受和推送,在光纤資源焦虑不安的地区非常可用。这产品选用了波分复用的技术性,应用的光波长多见1310nm和1550nm。下面的图光纤收发器的2个端口号1个是单纤,1个是双纤,保持双纤到单纤的变换。
  3.股票波段变换收发器
  WDM 光变大中继器系列产品(OEO)的较大特性是能不在更改统计数据/数据信号內容的前提条件下,根据不一样的光波长对数据信号开展接受、变大和再次发射点。现如今,光波长的变换只有根据WDM 光变大中继器系列产品(OEO)来保持。WDM光变大中继器系列产品(OEO)像再造器相同工作中,将光键入数据信号变换为电子信号,根据1个新的电火花震幅和波型,转化成1个键入数据信号的逻辑性团本,并运用这一电子信号驱动器信号发射器造成出1个具备新的光波长的光信号。
  光纤收发器可适用多种多样协议书、传输速度和传送媒体,它在真实保持无堵塞传送互换特性的同时,还出示了均衡总流量、防护矛盾和检验错漏等作用,确保传输数据时的高安全系数和可靠性。能够预测分析的是,光纤收发器在将来的较长过段时间内都是活跃性在互联网布署中,是在具体互联网建立中必不可少的部分。
另一个必须填补的是许多客户在应用光纤收发器时觉得:要是光纤的长短在单模光纤或多模光纤能够适用的较大间距内就能够一切正常应用。我觉得它是这种不正确的了解,这类了解只能在联接的机器设备全是全双工的机器设备时算是恰当的,当有半双工的机器设备时,光纤的传送间距总有必须的限定了。

---------------------------------------------------------------------------------
